By Da3da1u5 in Workshop
我需要一個小型存儲容器，用于裝路由器，鉆頭，膠水和我在車間使用的其他小物品。我喜歡旋轉盒子的設計，但可以購買的那些是大的，所以我決定自己制作一個。
該樞轉盒具有4個小隔間和一個大隔間，并且兩個小隔間可以使用一些分隔壁分成6個較小的隔間。樞軸箱有一個手柄，因此它可以很容易地運作，頂部隔間有蓋子，使用激光切割鉸鏈，這些鉸鏈?zhǔn)菆?jiān)固的，不會發出嘎嘎聲。
盒子由3毫米MDF制成，使用了10毫米的m3機器螺釘，還有墊圈和鎖緊螺母。
第1步：設計盒子

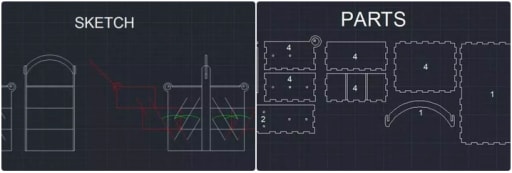

為了設計盒子，我首先從型為正方形的各個框的側面開始制作草圖。使各個盒子樞轉的桿僅表示為線，以找出組裝桿的長度。
如草圖中所示，從我的autoCAD文檔中可以看出，這些框沿著綠線旋轉。各個盒子使用盒形接頭或指形接頭制成。通常在我使用這些類型的木質接頭設計東西時，我會將整個設計中的所有接頭保持相同的長度，并且確保一側的單個接頭的數量不平均，所以接頭應是對稱的。
然后設計每個部分并將它們展開。當我在AutoCAD中繪制內容時，我首先嘗試?yán)L制草圖，然后是單個零件，最后是切割所有零件的布局。
PS：

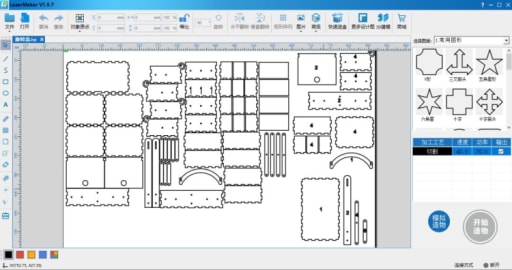

設計圖紙已轉為lcp格式，方便使用雷宇激光切割機的小伙伴們。圖紙下載鏈接在文末哦~
第2步：鉸鏈設計

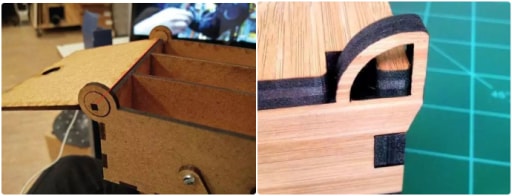

這是我在網上看到的鉸鏈設計的改進，用于我之前的項目。
鉸鏈的作用，是使帶有方孔的圓形件連接到蓋子的側面，使得蓋子樞轉的邊緣位于圓圈的中心，因此當蓋子被抬起時，整個蓋子圍繞一個邊緣轉動。

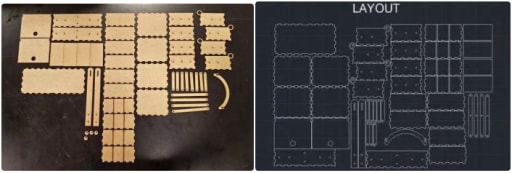

第3步：切割零件
我?guī)缀蹩梢园颜麄€(gè)設計塞進一張紙上。但是有些部分必須放在另一張紙上。在這個激光切割過程中，被切割的部分將在切割的底部產生閃光標記，因?yàn)椴牧衔挥诜涓C網狀金屬網上。因此，當激光燒透并撞擊金屬時，它會產生火花并在木材上留下痕跡，即使它可以使用潮濕的超細纖維布去除。
第4步：清潔零件

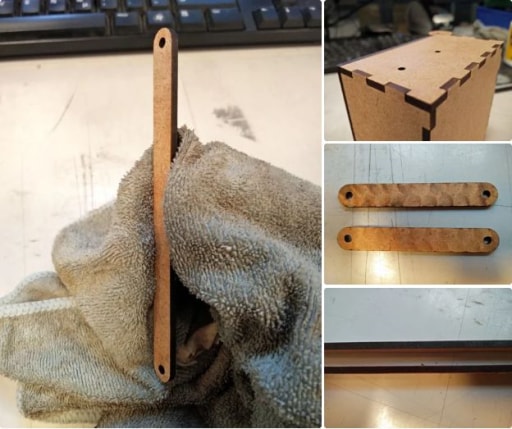

我將展示如何清潔零件并去除異味。所需要的只是一塊潮濕的超細纖維布，它可以很容易地擦拭煙灰，即使邊緣仍然被燒焦，氣味大部分都消失了，只需在通風良好的地方待幾天。切割木材的質量也很重要。MDF和膠合板中的粘合劑決定了切割產生多少煙霧和煙灰，因此邊緣會燒焦多少。邊緣也可以用蜂蠟密封，以保持氣味。

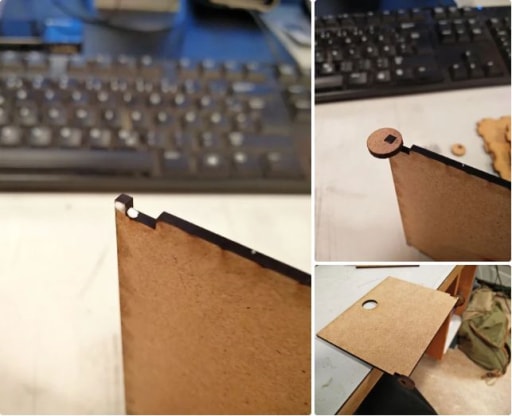

步驟5：粘合蓋子
通過在兩個凹口上添加兩個小圓圈來粘合蓋子，最重要的是確保蓋子圍繞的邊緣設置在圓心中。我將蓋子放在桌子邊緣上，讓蓋子干燥，以免壓迫接頭。
第6步：膠合盒子

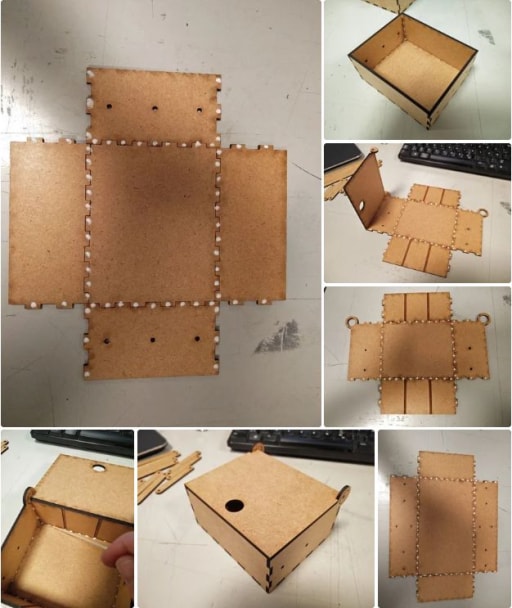

組裝盒子的第二步，是將構成大盒子的各個小盒子粘在一起。
我使用快速固化的PVA膠水，它可以很好地與木材配合使用，在膠水干燥之前，可以用濕布輕松擦拭。
通過布置不同的部件來組裝盒子，這樣它們就可以直立轉動。每個關節都有一個膠水點。為了制作頂盒，在裝配盒子之前，應將蓋子插入鉸鏈，因?yàn)樯w子和盒子要形成互鎖。當組裝時，一些膠水將擠出接頭，為了移除它，我通常只需用一根切成一定角度的木棍清理它，也可以使用棉簽
第7步：最終清理

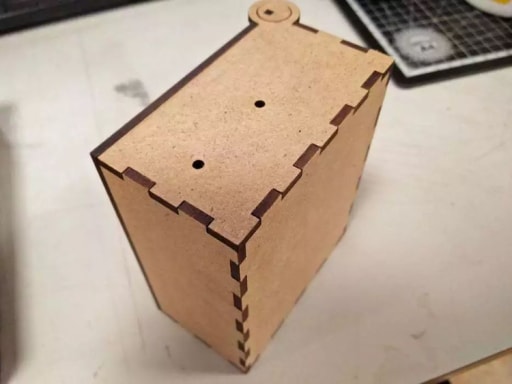

組裝完盒子，再進行最后一次清潔。

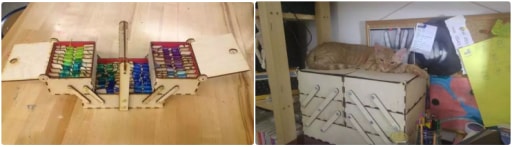

第8步：插入分隔板

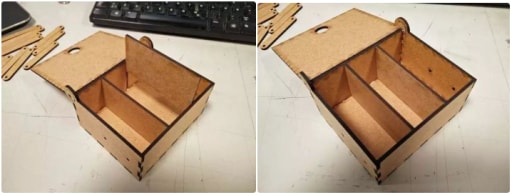

在兩個頂盒中，我在木頭上刻了一個長凹槽，測量深度為0.5毫米，并繪制了一些可以滑入凹槽的分隔板。凹槽的深度可能因激光切割機和材料而異，因此我建議首先切割盒子，然后測量凹槽的深度并切割一些適合的分隔器。我選擇在我的盒子里使用所有分隔板。
第9步：裝配盒子

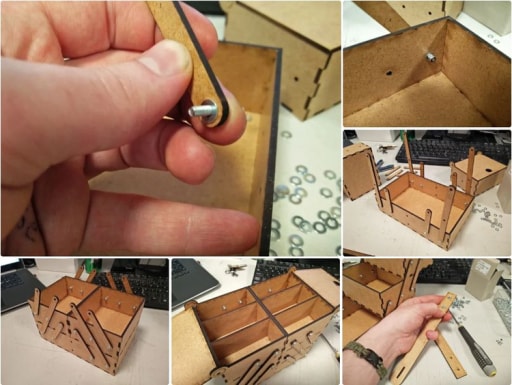

為了組裝盒子我使用10毫米的m3螺釘，墊圈和鎖緊螺母。鎖緊螺母是必不可少的，因?yàn)樗鼈兇_保在打開和關閉盒子時螺母不會松開。
我在組裝桿和盒子之間加一個墊圈，在鎖緊螺母之前加一個墊圈，以減少打開和關閉盒子時的摩擦力。同時，我也擰緊了螺絲，這樣盒子就能保持正確的關閉狀態。我還在底盒和手柄之間添加了一個墊圈，這樣盒子在打開和關閉時會有一些差。為了組裝它，我先擰入底盒中的所有第一個組裝桿，然后是下一個盒子。我還添加了手柄。

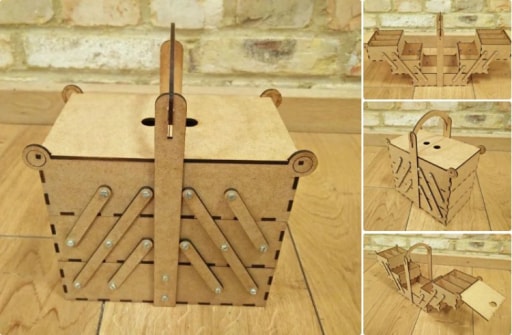

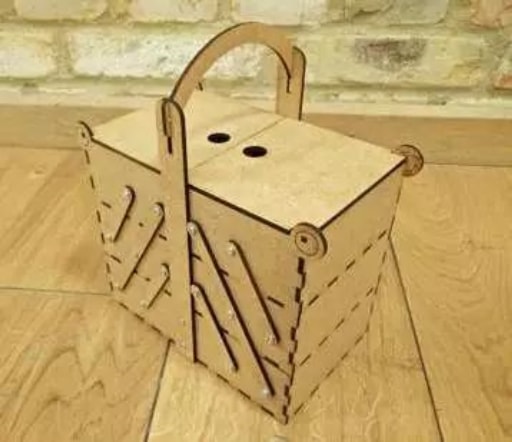

第10步：結果

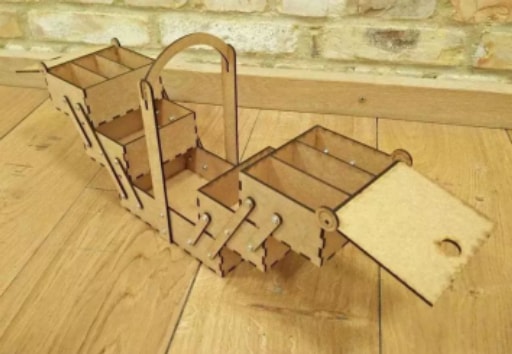

這是最終產品。
盒子可以打開足夠?qū)?，這樣就不會難以觸及小零件，它在頂盒中有分隔器，使用激光切割鉸鏈的蓋子和手柄。我對它的外觀非常滿意，我個人很喜歡激光切割木質接頭的外觀。
