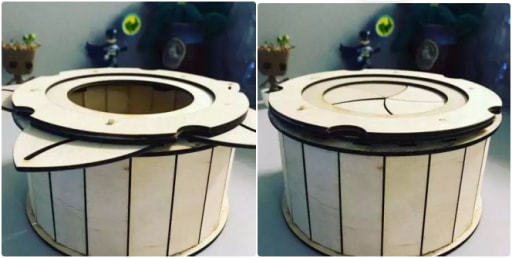

這是我的激光切割光圈盒的虹膜鉸鏈組件說明。

對于制作一個盒子，您將需要：

• M3 10mm螺絲*5，
• M3 12mm螺絲*5，
• 一些木膠。

在這個教學中，我將以小型模型為例。

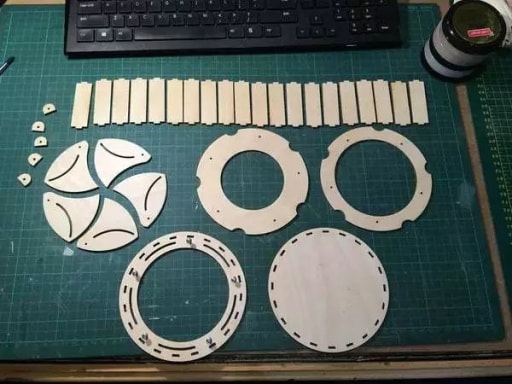

第1步：組織圖層

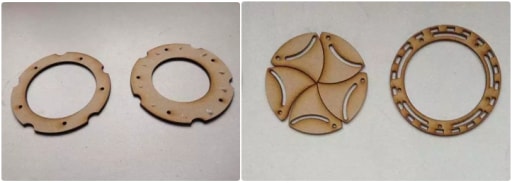

鉸鏈有四層：

1.旋轉的頂部

2.花瓣

3.導軌部分

4.墊片

第2步：花瓣鉸鏈

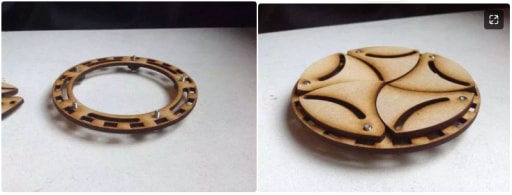

將導軌部件的孔上的5個墊片對齊并粘合。將10毫米螺釘擰入其中。有4毫米的螺絲伸出，它將用于使花瓣旋轉。

第3步：固定旋轉頂部

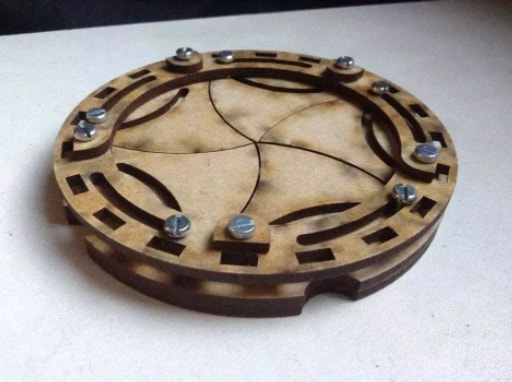

將彎曲導軌上的12毫米螺釘添加到旋轉頂部的孔中。不要完全擰緊，留出一些空間，這樣它就可以滑動而不會被卡住。

第4步：組裝盒子

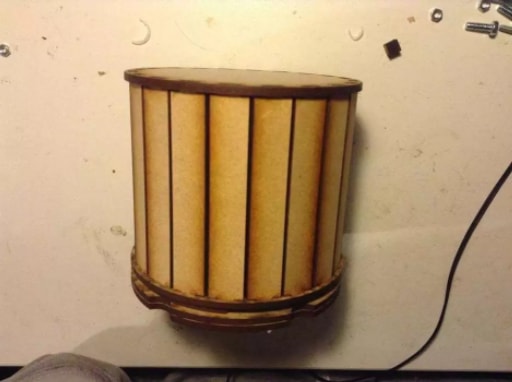

將所有板條放在底部。

這可能很困難，所以請耐心等待。不要忘記不要將膠水放在導軌旁邊，它可能會卡住機構。

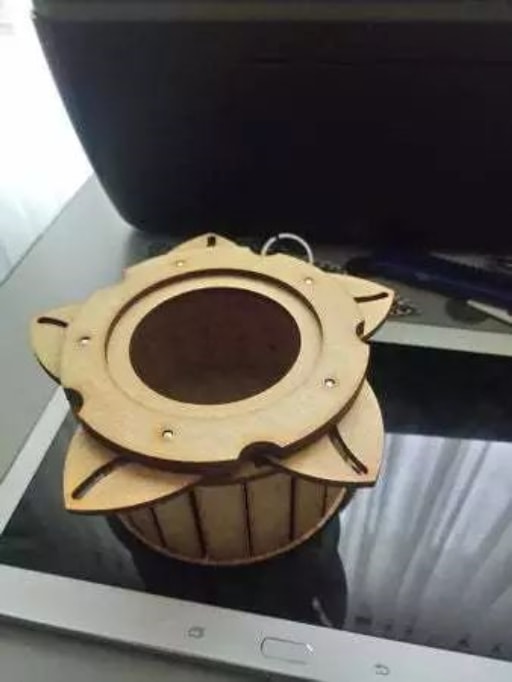

完成！

下載設計圖
