By ?AlexT306 in Workshop
國際象棋對于初學者和高級玩家而言都是一款出色的策略游戲。我決定通過激光切割整個棋盤和所有棋子來制作自己的棋盤，以幫助提高我的設計技能和激光切割技能。我還將棋盤設計為可以打開和關閉的盒子，以方便儲存您的棋子。
該套裝中的每件作品均經過精心設計，激光切割和染色，形成了一套漂亮的木制國際象棋，可以使用多年。

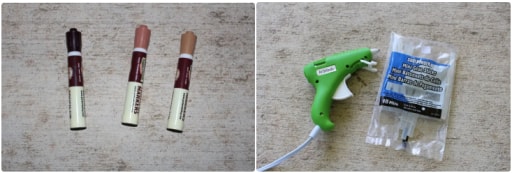

步驟1：所需材料
這些是該項目所需的材料/工具：
1）使用激光切割機-有一些在線資源可以為您激光切割零件。我碰巧可以使用該項目的激光切割機，所以我自己對其進行了激光切割。
*如果您沒有激光切割機，則可以使用您附近的切割服務來為您切割零件。
2 ）訪問在線設計軟件-我使用Adobe Illustrator設計國際象棋棋子。隨意使用所需的任何軟件或者直接下載文末文件。
*文末附設計圖（.lcp格式），可能須根據實際使用材料種類及尺寸進行修改后才可使用。

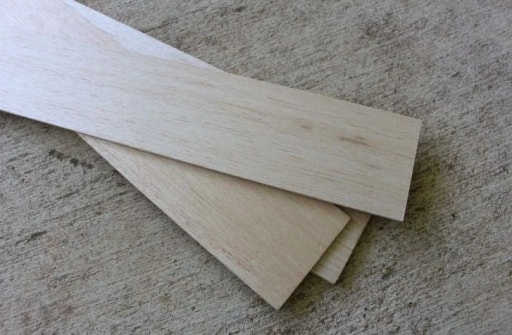

3）木材-如果您自己進行激光切割，請拿幾張膠合板，然后將其切割成適合所用激光切割機的內部。您也可以嘗試其他材料，例如丙烯酸。
4）木制標記-我使用了幾個木制標記為棋子的表面上色。

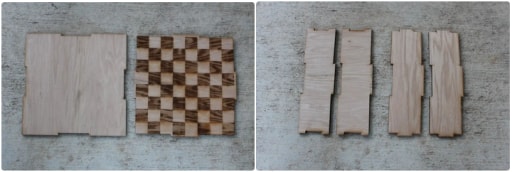

步驟2：設計棋盤
我相信您用過激光切割，3D打印等的設計建模軟件。因此，我不會逐一指導您如何為國際象棋集創建設計。我將告訴您我執行的基本過程，您可以對其進行編輯以最適合您的需求。

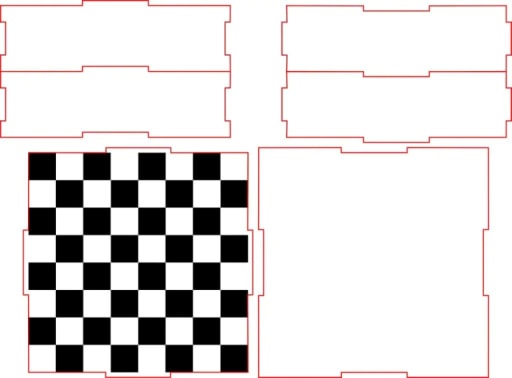

首先，弄清楚您使用的木材有多厚。使用此信息可以制作2個矩形-底部和實際的棋盤。棋盤應安裝在底座內部，所有側面的間隙應等于木材厚度的大小。
然后，在棋盤上制作4個縮進的底部和4個基本尺寸的拉伸。如果您將它們排成一排，則突出部分應與底座一樣大；如果您將它們排成一列，則基礎上的切口應與棋盤一樣小。
制作4個在長邊之一上具有凸出并且在相對邊緣上具有凸出的壁。突出部分將適合底座，并且突出部分將固定棋盤。使用類似樣式的拉伸/嵌入來連接4面壁。
最后，在棋盤上交替制作黑白棋格。總共應該有64個。

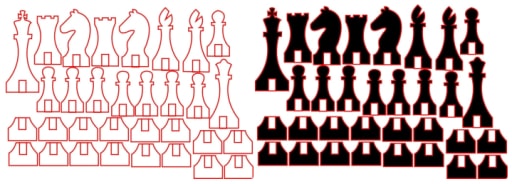

步驟3：設計棋子

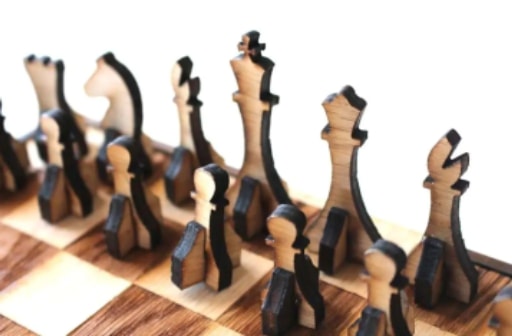

為了設計國際象棋棋子，我只用谷歌搜索國際象棋棋子的圖像，然后按照我喜歡的一套設計風格進行設計。我制作了所有不同的棋子（棋子，騎士，主教，車手，皇后，國王），然后復制它們，這樣我就可以容納2面（黑白）和一套完整的國際象棋。
然后制作與您設計的棋子長度相同的梯形。在零件和梯形（最好在復制之前）的中間“切出”一個矩形，該矩形稍大于所用木材的厚度。這將有助于將各個部分放在一起。使這些梯形總共32個（每塊一個）。

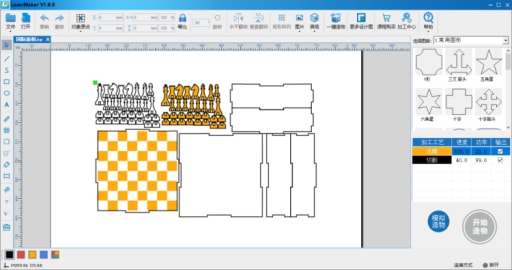

步驟4：激光切割國際象棋
請正確選擇所需要的激光加工工藝。
如果您使用在線激光切割服務，那就太好了，只需向他們發送所需的任何文件即可。否則，請確保在激光切割機中對準膠合板，確保激光與木材之間的距離合適，在所選軟件中配置所有設置。確保不要讓任何碎片在持續的時間內著火。如果您的激光切割機沒有適當?shù)谋Ｗo(hù)，請戴上防護眼鏡。

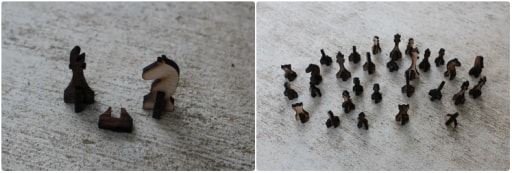

步驟5：用膠將棋子與底部粘在一起
為了使我們的作品3D化，以便他們可以站起來，我們將梯形的底座連接到作品。
在插槽內放一些膠水，然后將兩片推在一起。確保棋子可以直立。如果棋子和底座連接處有凸起，可以使用一些輕質砂紙并打磨底部，直至完全去除為止，也能使黏合效果更好。
第6步：粘貼棋盤

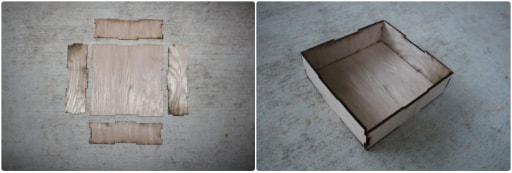

將板粘合在一起很容易。將膠水涂在底座上，然后將4個壁嵌入底面中。確保它們匹配并且全部組合在一起。還要仔細檢查棋盤是否適合此框的頂部。
該棋盒的目的是幫助存儲棋子。在未來的項目中，我正在考慮切掉棋盤的各個部分，并在里面放磁鐵，以便在旅行時更容易攜帶和使用。
步驟7：整理零件和板子
現在，我們需要為棋盤添加最后的修飾。拿一些木筆（用于家具設計），并用它們確保每個棋子的兩面都是相同的顏色（沒有白色和黑色的棋子?。?。我還在棋盤上使用了一個輕木標記，以確保蝕刻后的正方形盡可能美觀。

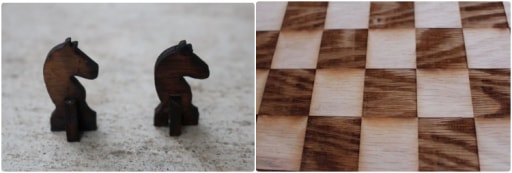

為什么我必須這樣做？我真的想讓這種棋盤具有木質的感覺，因此決定通過將棋子雕刻成黑色來“著色”。我忘記了這些碎片不會在另一側被蝕刻。使用記號筆可以使兩面顏色相同。第一張照片是很好的比較-右邊的騎士帶有標記，而左邊的騎士沒有標記（黑點是燃燒痕跡）。

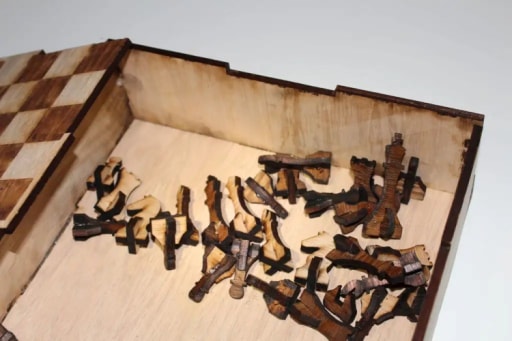

步驟8：存放零件
您可以選擇在棋盤的底部和盒子的頂部放置小磁鐵，以幫助固定蓋子。但是，我發現我的棋盤完美地契合在一起，而無需使用其他粘合劑。
玩完游戲后，只需打開棋盤，將棋子滑入盒子，然后重新蓋上蓋子即可。盒子的矩形形狀也使其易于包裝。

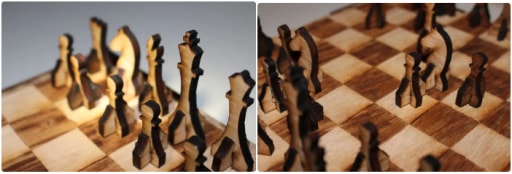

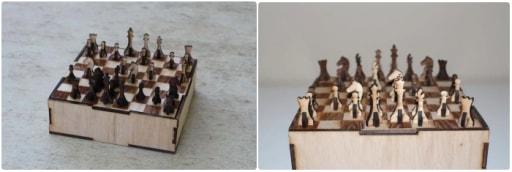

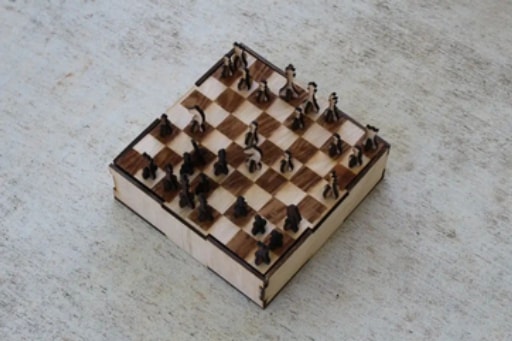

步驟9：完成！
希望您喜歡這個項目！激光切割是我最喜歡的制作方法之一，因?yàn)樵O(shè)計某種東西并從單塊膠合板上看到它變得非常有趣。
這個項目相當容易做，因此，如果您選擇自己制作，請上傳圖片和任何建議。
注：本文經翻譯并轉載，
若部分翻譯有誤，請諒解。
來源：https://www.instructables.com
