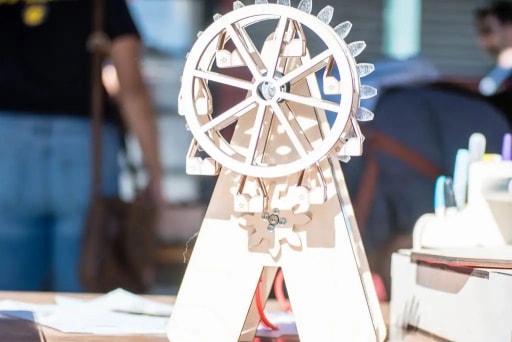

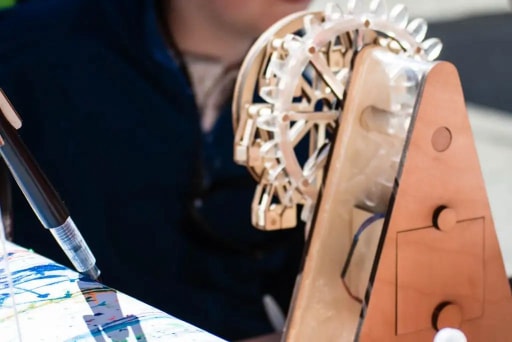

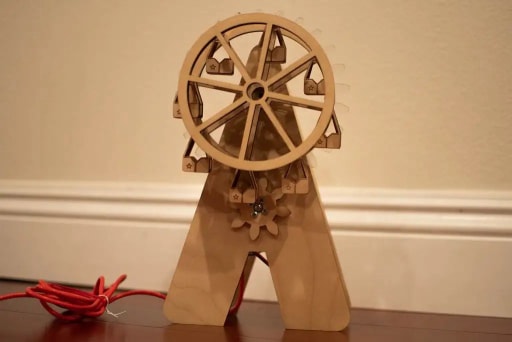

這是我設計的一個簡單的旋轉摩天輪，對于兒童和成人來說都是一種有趣的學習體驗！從小到大，我總是很好奇里面會動的玩具是什么樣子的。因此，我特意使用了透明亞克力，以便用戶可以看到玩具摩天輪內部的情況。此外，它的齒輪位于外側，因此用戶還可以看到車輪如何轉動。
第 1 步：材料
1.膠合板：
- 1/8″ x 15″ x 30″ 膠合板：1 張 1/8″ 膠合板，用于摩天輪除底座外的所有部分。
- 1/4″ x 15″ x 30″ 膠合板：1 張，用于摩天輪三角形底座的膠合板。
2.透明亞克力：
- 1/16” x 16” x 32” 透明亞克力：1 張亞克力，用于摩天輪的底座。這種亞克力必須足夠薄，以便用熱風槍輕松彎曲。
- 1/4” x 16” x 32” 透明亞克力：1 張亞克力，用于最大的后齒輪。
3. 木制 1/4” 銷釘：用于制作安裝客車/客艙的小桿。
4. 木制 0.6” 銷釘：用于固定大的圓形輪子及其齒輪。
5.木膠
6. 熱膠槍
7. 1 Arduino Uno – R3 開發板
8. 1個伺服電機
9. 跳線包：需要黑線、黃線和紅線
10. USB 線
11.橡皮槌
12. 熱風槍
13. 激光切割機
第 2 步：設計、繪圖、切割！

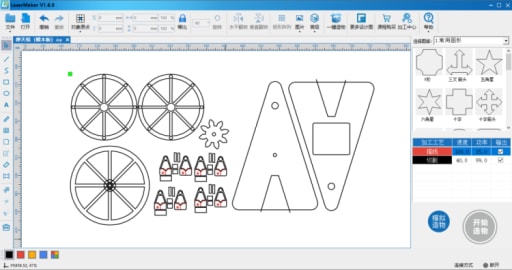

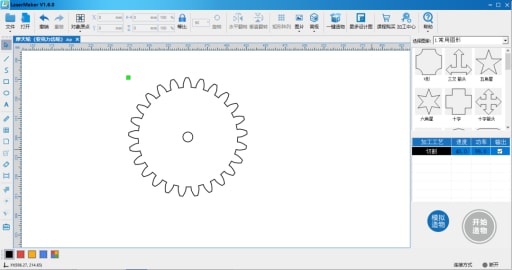

1. 齒輪：繪制齒輪可能很棘手。但幸運的是，互聯網上有很多有用的資源！Gear Generator在創建我需要的齒輪方面真的很有幫助。如果您決定繪制自己的齒輪，齒輪的配合和配合非常重要。LaserMaker激光建模軟件可根據設置的相關參數一鍵生成齒輪，非常方便。
2.木輪，乘用車/小屋，木制底座：可以修改文末附的設計圖，或者創建你自己的！我使用了激光切割機。
3. 大型亞克力齒輪
注：文末附設計圖（.lcp格式），可能須根據實際使用材料種類及尺寸進行修改后才可使用。
第 3 步：打磨木頭
激光切割您的木塊后，您的木塊可能很粗糙，上面有燒傷痕跡。用您選擇的細砂紙用砂紙打磨木頭，將使您的玩具感覺光滑并清除燒痕。你不需要打磨你的亞克力件，除非你想讓你的亞克力件有更多的劃痕并且不那么透明。

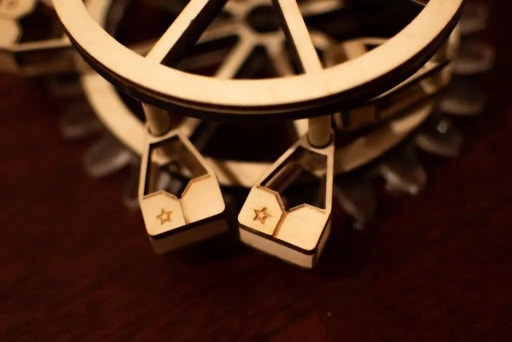

第 4 步：建造微型乘用車/運輸車
使用木膠將微型客車/運輸車拼湊在一起。不過要小心！這些碎片很小，需要時間晾干。

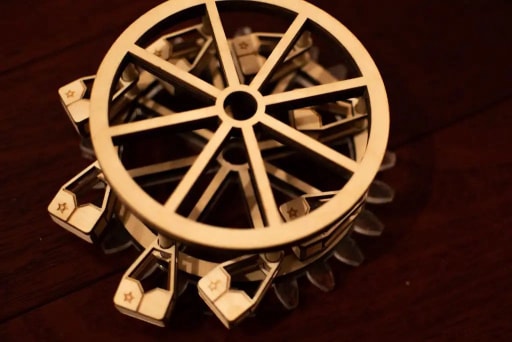

第 5 步：將輪子放在一起

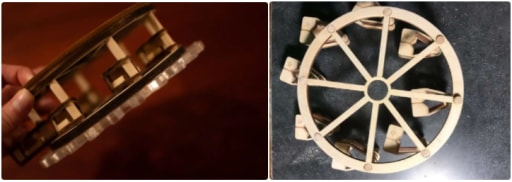

對于大輪子，用熱膠將帶有 1/4 英寸孔的 1/8 英寸木片連接到 1/4 英寸透明亞克力片上。然后將您的 1/4 英寸銷釘切成 1.5 英寸長的碎片并將它們粘在 1/4 英寸的孔中。在連接車輪的另一側之前，將乘用車/托架沿著 1.5 英寸的銷釘串起來，然后用剩余的 1/8 英寸木片將車輪關閉，其中有 1/4 英寸的孔。最后，將 1/8 英寸圓形木片（無孔）粘在透明亞克力片另一側的木片的頂部。

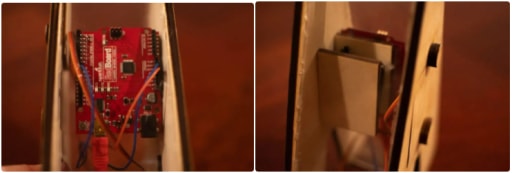

第 6 步：設置 Arduino 板和伺服電機

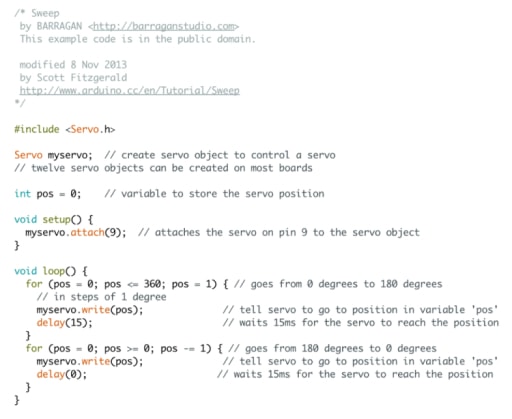

設置 Arduino 板和伺服電機可能會變得非常復雜。測試代碼，并修改代碼以調整伺服移動的速度！所附照片是我用于摩天輪的代碼。
第 7 步：設計內部
使用剩余的廢料，您可以將碎片粘在底座的內側，以確保電機和電路板保持原位。如果沒有，也許可以將摩天輪的內部組織得干凈且易于使用，以防您需要打開它來更換電線或解決問題。

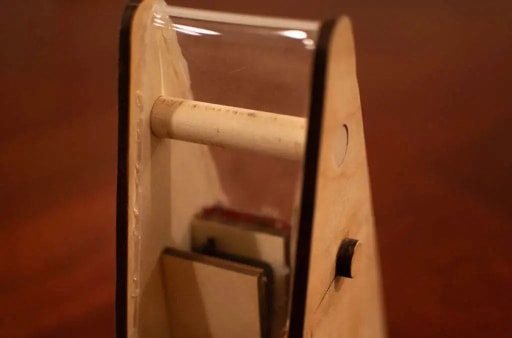

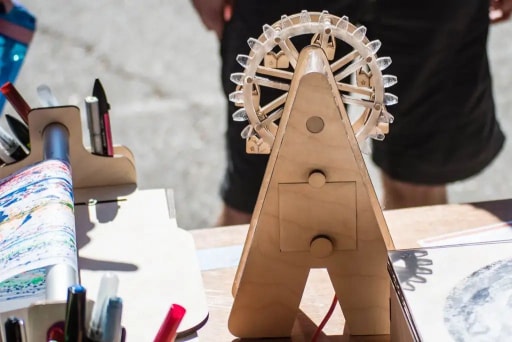

第 8 步：將底座放在一起

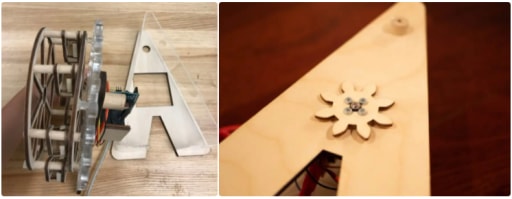

1. 將小齒輪和電機擰在一起，使其與三角片（沒有方形開口的三角片）一側的底孔之間配合。

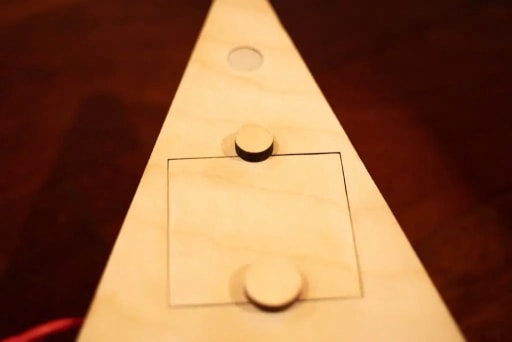

2.用錘子或橡皮槌將0.6英寸木釘?shù)?英寸塊插入三角形塊（沒有方形開口的三角形塊）的頂部孔中。
3. 使用 1 個延伸三角形底座外部的長矩形亞克力片，使用熱風槍熔化塑料，使其在三角形的角處彎曲。然后，將其粘在三角形片的內側上，使其作為三角形底座的側面。
4. 用其他剩下的碎片或鉸鏈，設計一個小門，你可以用剩下的三角形碎片（方形開口的三角形碎片）打開和關閉。
5. 將剩余的三角形片粘在透明的亞克力邊上，封閉三角形盒底。
第 9 步：將大輪子連接到其底座上
通過將連接到底座的 0.6 英寸銷釘放入輪子的中間部分，將輪子連接到底座上，以便它可以舒適地旋轉。確保大齒輪和小齒輪匹配！
第 10 步：為您的摩天輪供電！
將 USB 線插入插座并觀看摩天輪旋轉！
