By Josedekrosse in Laser Cutting

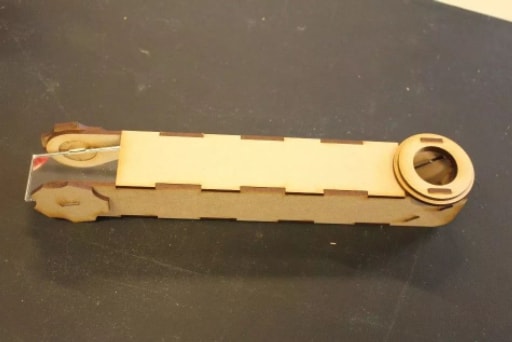

這個潛望鏡的制作是我們STEM項目的一部分。為了使這個項目也可供其他教師使用，我想分享這個教學。
您需要使用激光切割機，還需要3毫米MDF和3毫米反光鏡作為材料。
步驟1：

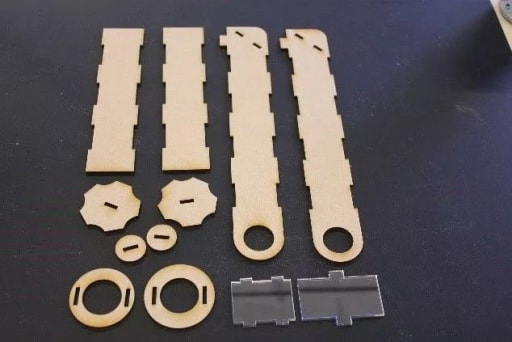

首先，您需要檢查是否切割了所有零件。
步驟2：

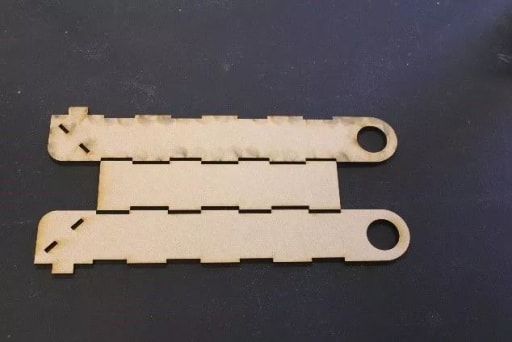

將所示部件以相同的方式放在您面前。
步驟3：

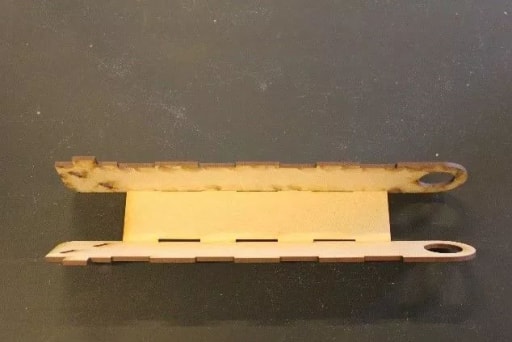

將兩側放在一邊，用一些力將它們固定在下面。
步驟4：

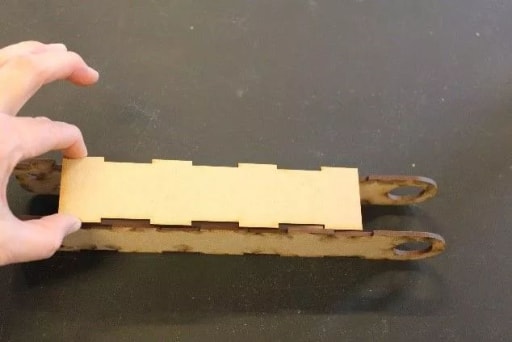

您在左側按下頂部的矩形部分。
步驟5：

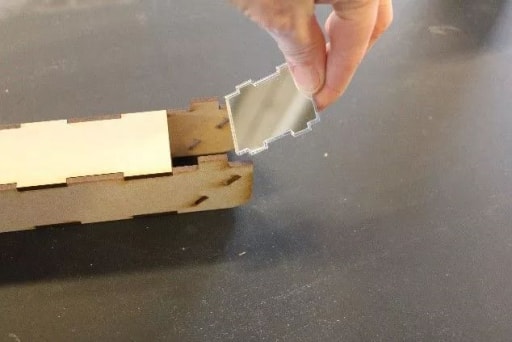

將小鏡子部分放在兩側四個孔之間的末端 – 注意鏡子側指向盒子的內側！
步驟6：

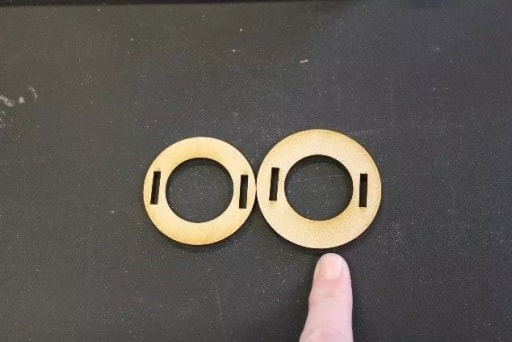

拿小和大的兩個環。
步驟7：

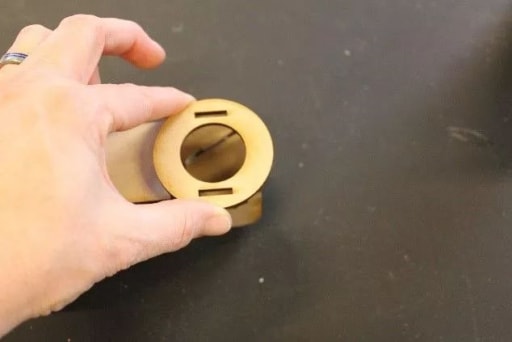

將較大的環放在兩個矩形伸出部分的頂部（就在您剛剛放置的鏡子頂部）。
步驟8：

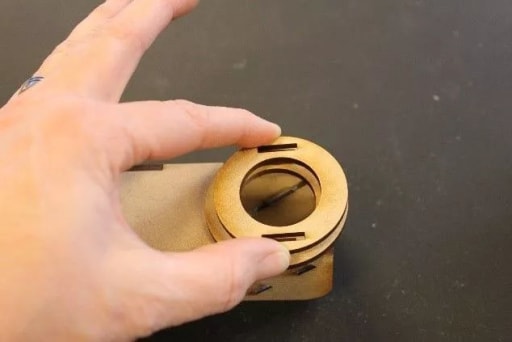

將較小的環放在較大的環上。
步驟9：
拿剩下的部分。
步驟10：

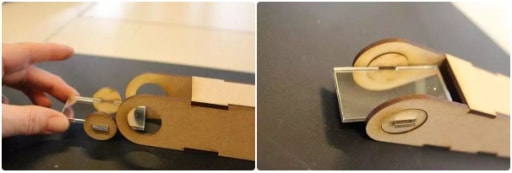

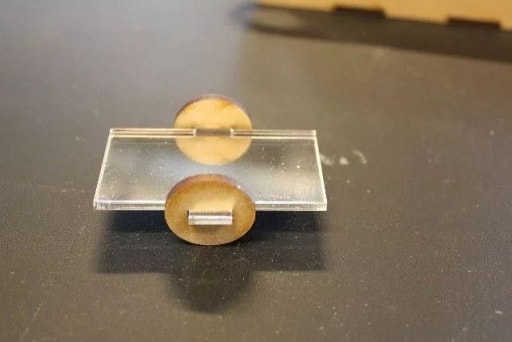

把剩余的鏡子放在圓圈的整體之間。
步驟11：
這個新部件放在孔之間。
步驟12：

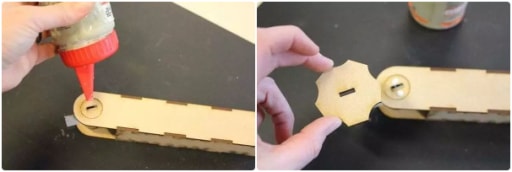

把潛望鏡放在它的側面并在圓圈上放一點膠水（如圖所示，只有兩個小點）。
步驟13：

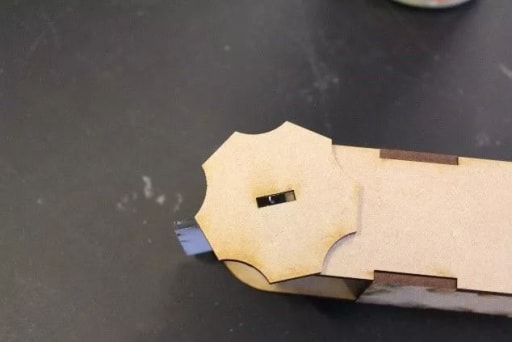

然后將“轉動”輪（圖示）放在圓圈上 – 注意孔仍然適合伸出鏡子！
步驟14：

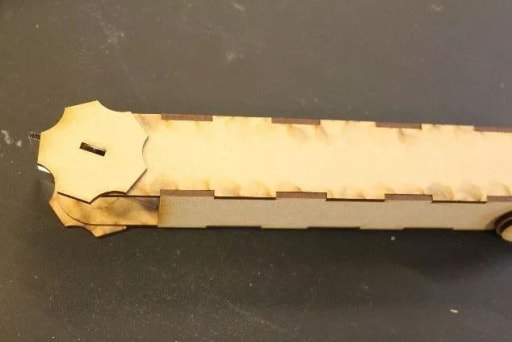

在另一側重復上一步。
