我一直在計劃制作全尺寸的空襲警報器，但是在投入大量時間和金錢之前，我想用比例模型測試我的設計。在本教程中，我將逐步指導您如何創建工作規模模型或小型空襲警報器。
所需工具：
- 激光切割機
- 砂紙
- 熱膠槍或木膠
所需材料：
- 12“ x 15”的0.125“膠合板
- 1個1.5英寸機器螺釘或螺栓，帶4個匹配的墊圈和2個螺母

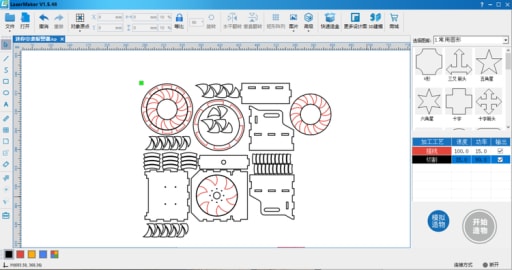

步驟1：用激光切割零件
模型尺寸：如果需要更大的模型，請將設計圖文件等比放大，并使用更合適厚度的膠合木板。

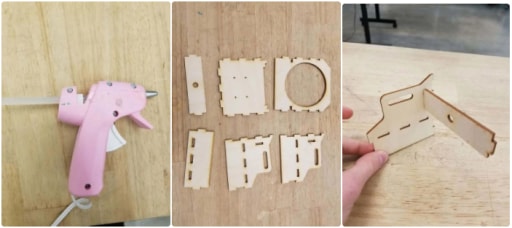

步驟2：建立框架

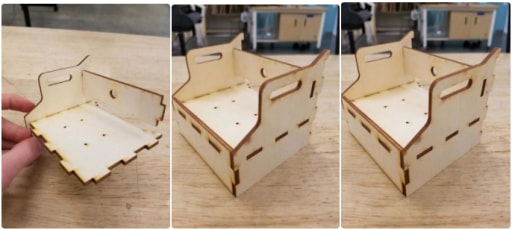

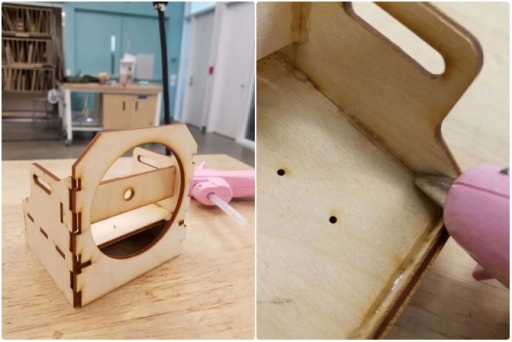

首先，我們將組裝框架。對于這部分的組裝您將需要熱膠槍或木膠。我選擇了前者，因?yàn)槲蚁Ｍ斓馗稍铩?/p>
從一個側邊部件開始，從圖3開始。一直到圖7，此時應將整個框架裝配在一起。然后在所有接縫處涂一些膠水，然后使其干燥。
步驟3：建立轉子

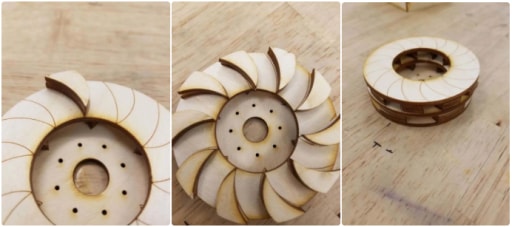

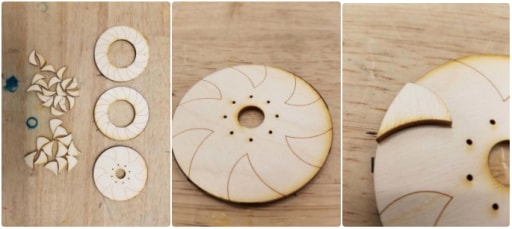

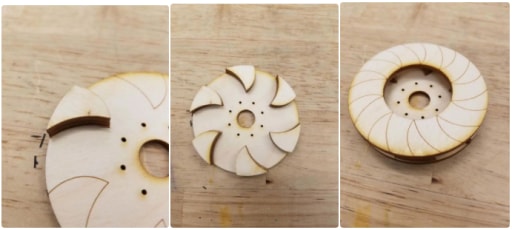

對于轉子，您將從具有最小內孔的圓開始（內孔周圍還有8個小孔）。將較大的鰭片之一粘在標有其位置的切口上。然后在第二個鰭上粘貼第二個鰭（請參見圖3和4）。繼續此過程，并在所有6個散熱片切口上堆疊2個高的大型散熱片。
接下來，在第一個集合的頂部上粘貼一個較小的鰭狀切口的圓形，如圖6所示。就像我們對第一層所做的一樣，我們將在每個切口上高兩層的小鰭上進行粘合。最后，將最后一個圓圈粘貼到到目前為止已建立的組件頂部，然后將轉子放在一邊晾干。
步驟4：建立定子
定子組裝將遵循與轉子組裝非常相似的過程。

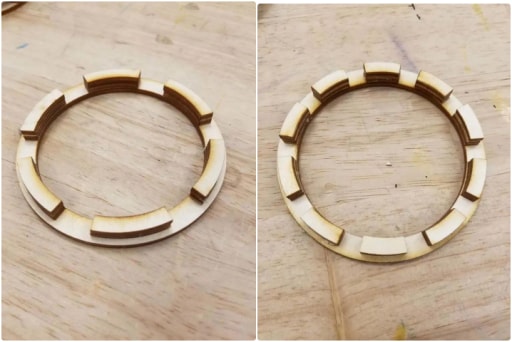

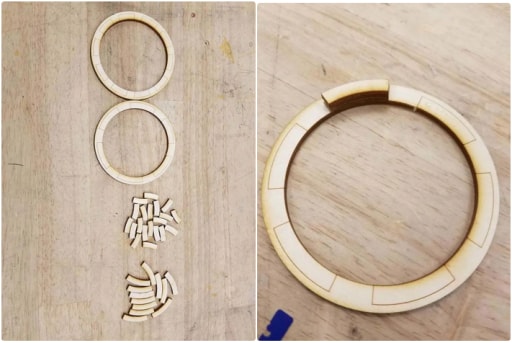

第一環是只有6個標記點的環。在第一個環的所有6個標記點上，將長的墊片間隔高2層。然后，對較小的墊片和另一個環進行相同的操作。

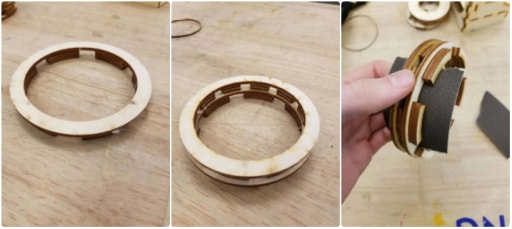

但是這一次，將第一個環組件倒過來，然后將較小的空間環組件也朝下粘貼。有關插圖，請參見圖片5和6。
最后，我希望這是一個功能模型，所以我對定子的內部進行了打磨以使其平滑，以使轉子不會在任何東西上摩擦。
步驟5：將所有結構組裝

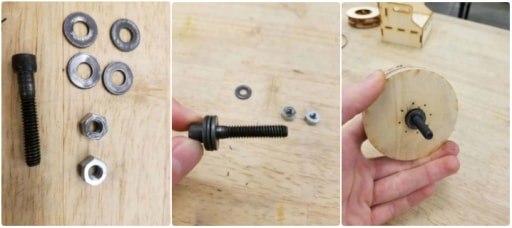

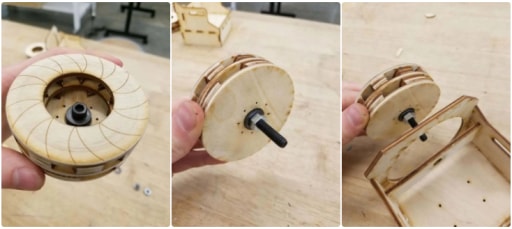

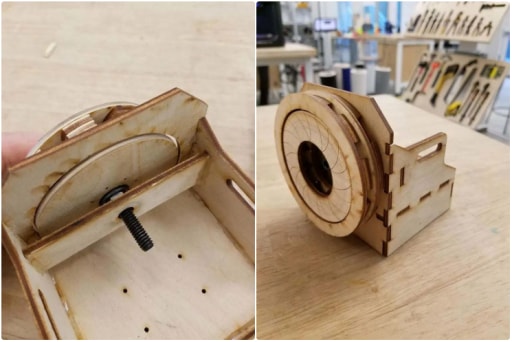

在螺釘上放3個墊圈，然后將轉子滑到螺釘上。然后再用另一個墊圈，然后用螺母固定。接下來，將螺釘?shù)暮蠖瞬迦肟蚣艿目字?，并用第二個螺母將其固定。

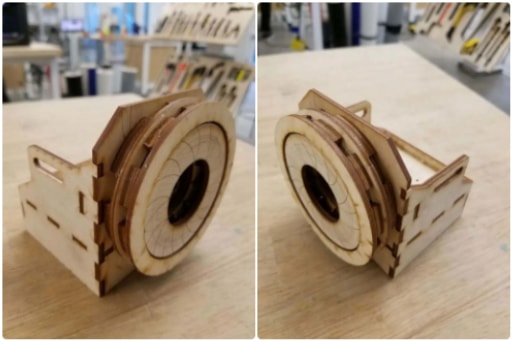

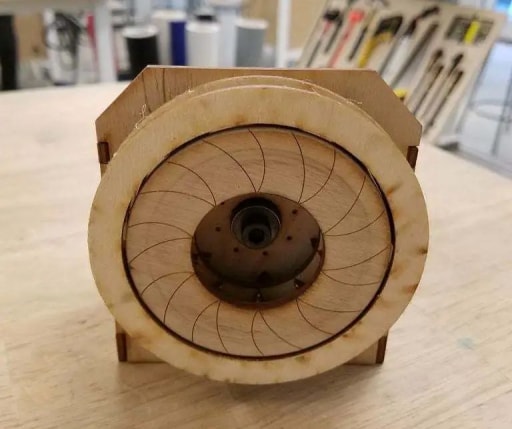

將轉子固定到位后，在定子上涂一些膠，然后將定子膠粘到框架上，以使定子圍繞轉子，但不與轉子接觸。
在車間使用壓縮空氣管線旋轉轉子。使用我的50psi線，我能夠聽到非常響亮的高音嘯叫聲。
