• 樂造匠機型無紅點指示功能

問題描述

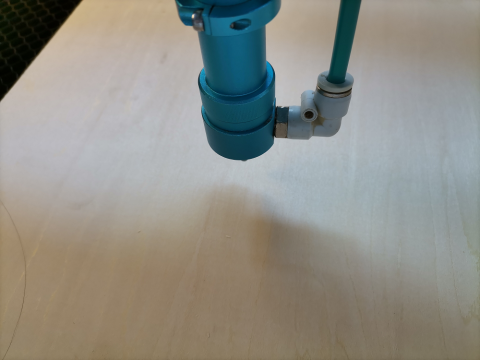

激光頭在定位和走邊框時沒有紅點出現

故障原因

1.紅點指示關閉

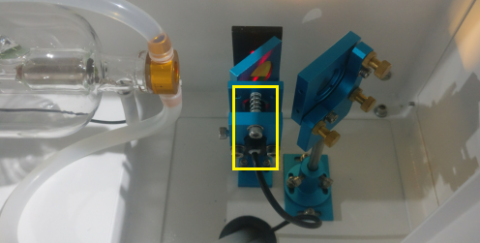

解決方法：打開機器后蓋，找到紅點指針安裝座，檢查紅點指示是否關閉

2.紅點指示器接口接觸不良

解決方法：打開左下方的門板，找到紅點指示器接口處并檢查是否連接良好

3.紅點指示光路偏移

紅點指示光路偏移，導致紅點指示光路與激光光路不重合

解決方法：

①移動激光頭至中心區域

使用控制面板手動操控按鈕移動激光頭至加工平臺中心

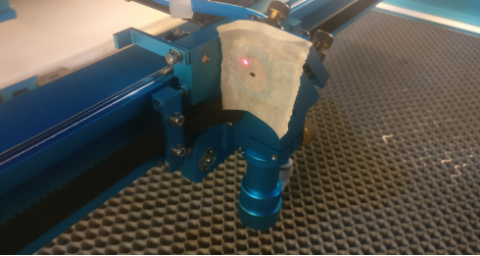

②標記光路中心區域

在第三反射鏡的進光口貼一塊正方形的美紋紙，并在中心標記一個點

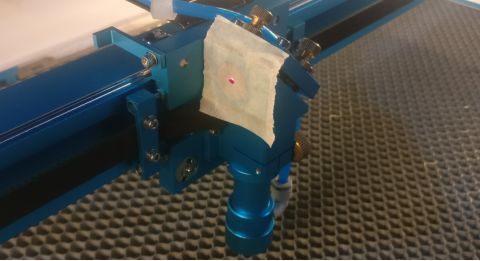

③調節紅點指示光路

使用紅點指針安裝座上的三顆調整螺絲按下圖所示將紅點移動到標記點
