By JustAddSharks in Workshop
所用材料：
- 6mm楊木膠合板
- 3mm楊木膠合板
- 0.73mm磨砂聚丙烯
- 最重要的是柔性楓木貼面
電子產品：
- 12V LED燈帶
- 12V墻式電源
- 5A微動開關
最后用小鉛球加重?zé)艋闹亓俊?/p>
零件切割需要用到激光切割機。
如果您沒有激光切割機，則可以使用您附近的切割服務來為您切割零件。

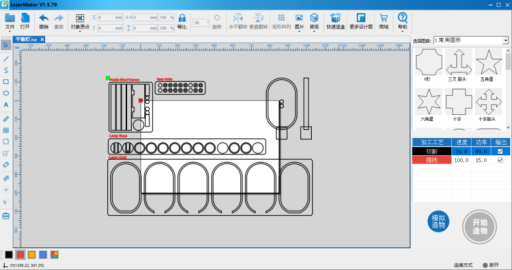

文末附設計圖，可能須根據實際使用材料種類及尺寸進行修改后才可使用。
步驟1：構造軟木塞

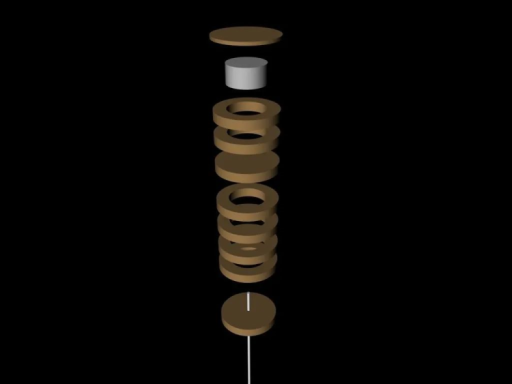

平衡燈的官方設計是將木制球懸掛在框架的中間，遺憾的是無法對其進行激光切割，所以我們不惜采用可以立即生產的木制軟木塞。當我們忙于測試設計的可行性時，我們忘記在內部結構上拍照。3D渲染顯示了這些層的堆疊方式，從而為我們提供了放置磁鐵的空間，并在弦的末端打結，所有這些可以安全地塞入了軟木塞中。

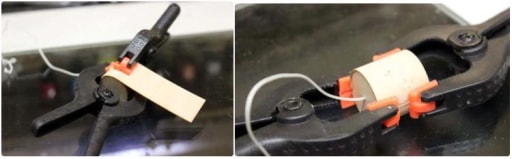

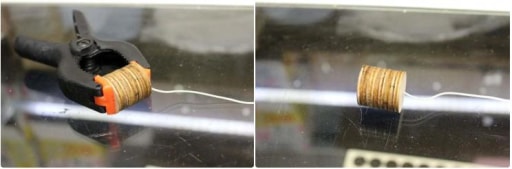

將軟木膠粘在一起后，用柔軟的楓木貼面進行蒙皮，使其干凈整潔并隱藏激光切割層。制作了兩個軟木塞，一個從橢圓形的頂部懸垂下來，另一個按下面的說明連接到底部的微型開關上。
步驟2：橢圓形燈框

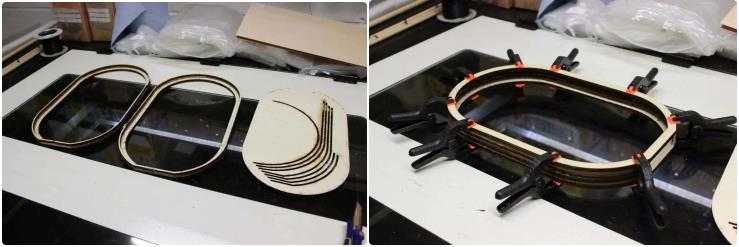

燈的主體為大橢圓形，帶有放置LED燈條的凹槽。使用激光切割機制作此形狀的最佳方法是使用幾層材料進行構建。從6mm的材料切下兩個外側，下一步是在聚丙烯上放置另一個凹槽，最后兩個內層也從6mm的材料上切下，放在LED所在的位置。

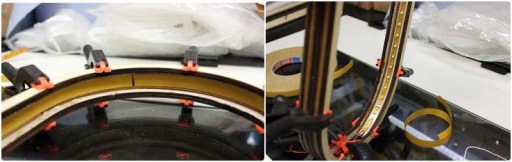

所有的層都粘在一起并夾緊到位，在橢圓形的底部有一個縫隙，它將位于底部上方。LED帶有自己的膠帶，但我們使用了一層更堅固的地毯膠帶。LED燈帶粘貼在橢圓形的內部，以確保它們在兩側均勻分布。將導線焊接到環底端的條帶上。

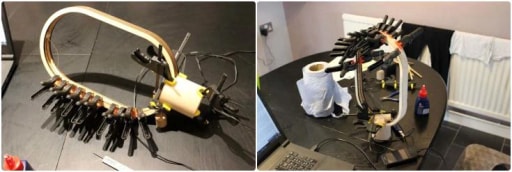

橢圓形環外側用柔軟的楓木貼面蒙皮，這是一條30mm寬的簡單木條，可確保貼面的紋理水平對齊，以便向正確的方向彎曲。膠干后，使用許多夾子將單板固定在適當?shù)奈恢谩?/p>
步驟3：底座

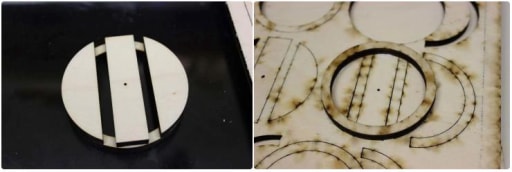

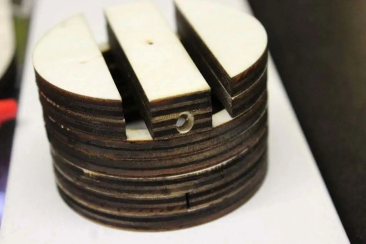

底座由13個堆疊的磁盤制成，形成了適合容納電子設備的中空空腔。
底座的頂部兩層上切有一個槽，以將橢圓形的其余部分固定在適當?shù)奈恢?。將組成這些圖層的三個部分對齊，方法是將它們留在剪切它們的框架中。在這些層的中央有一個孔，用于穿線。還應該有一個孔，用于將LED布線穿過底座的側面，該孔應鉆入我們底座的側面，但是需要對圖紙進行了修改以適應此情況。

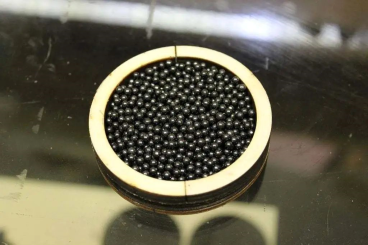

燈上半部分的設計看起來比較重，所以我們決定對燈的底部加重以確保其不會翻倒。兩個6mm的環形成一個空腔，可以填充鉛丸。圓環上蓋有3mm的圓盤，這使重量保持盡可能低。
將橢圓形環粘貼到底座上，并在底座上貼上木質楓木貼面。

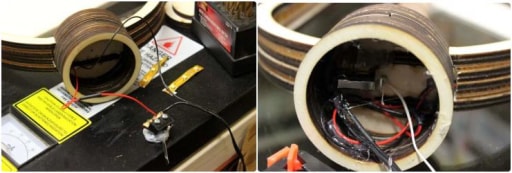

步驟4：LED接線
現在，當拉弦時，它會激活開關并打開燈。絕對有一種更好的方法來制作這種外殼，而不是將其全部粘合在一起，也許使用固定螺母的方法。

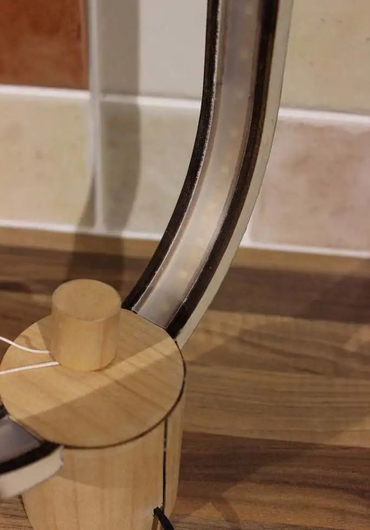

聚丙烯光漫射器壓入到位，將其自身楔入外部木層之間并擱在凹槽上。聚丙烯可以激光切割，但是因為我們只需要直條，所以我們選擇用工藝刀來進行切割。

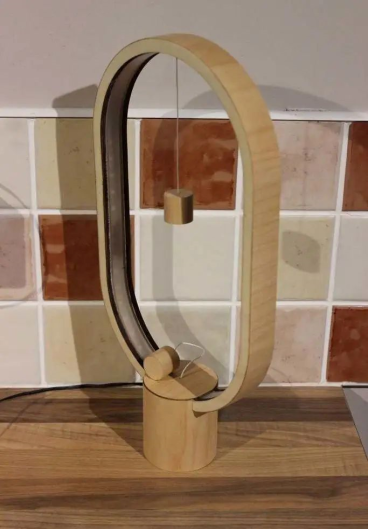

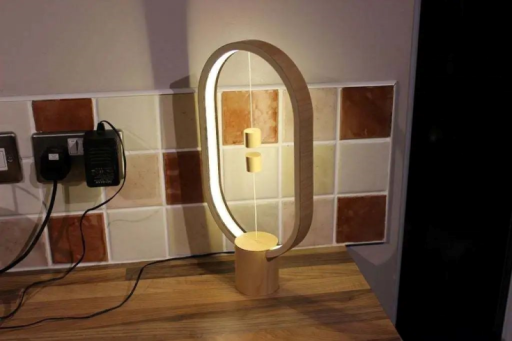

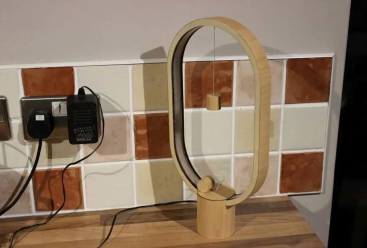

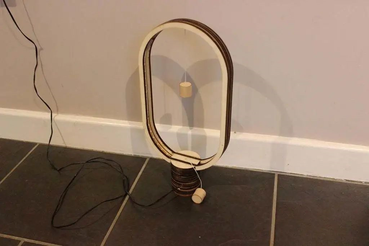

這就是我們的平衡燈的自制版本，從看到原始照片到制作自己的副本需要4個小時，如果您自己制作，我們很樂意看到照片，也許您也可以分享自己所做的改進。
注：本文經翻譯并轉載，可能部分翻譯有誤，請諒解。
來源：https://www.instructables.com
